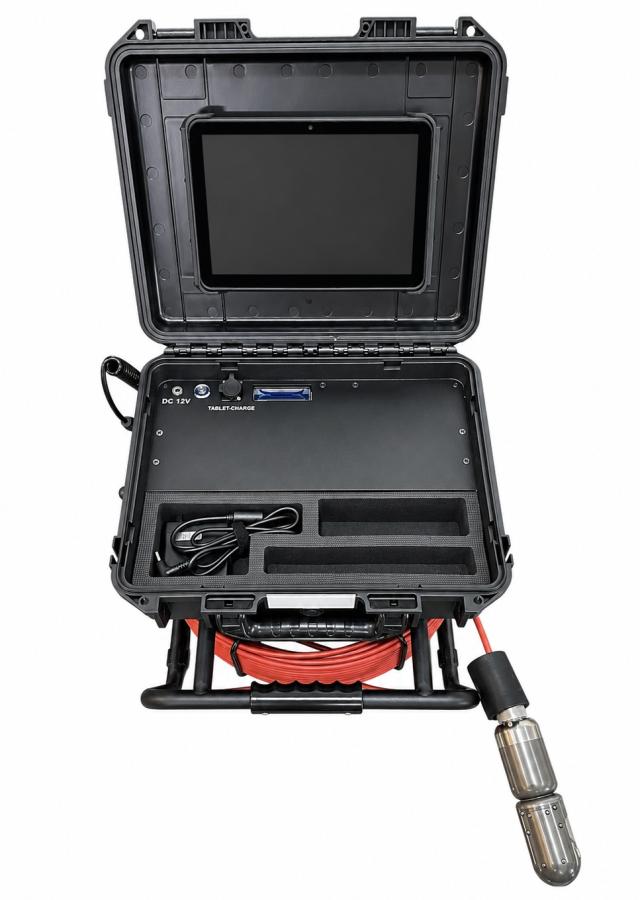

OXE InspCam Compact 40 Pan Tilt 50 mm hlava 360 MultiCam Control Box – profesionálna otočná inšpekčná kamera

OXE InspCam Compact 40 Pan Tilt 50 mm head 360 MultiCam Control Box

Profesionálny inšpekčný systém je určený na podrobnú kontrolu potrubia s priemerom 60–450 mm. Odolná kamerová hlava s priemerom 50 mm ponúka otáčanie o 360°, naklápanie o 180°, manuálne zaostrovanie a široký uhol záberu 120°. Obrazový snímač s rozlíšením 1,3 Mpx AHD spolu so štyrmi výkonnými LED diódami zabezpečuje prehľadný obraz aj v slabo osvetlených priestoroch. Konštrukcia z nehrdzavejúcej ocele, safírové sklo objektívu a vodotesnosť IP68 do tlaku 10 bar umožňujú použitie v náročných podmienkach.

Hlava kamery je pripojená k navijaku pomocou 40 m flexibilného kábla a integrovaným počítadlom odvinutých metrov. Ovládanie systému, sledovanie obrazu aj snímanie fotografií a videí zabezpečuje MultiCam Control Box s odolným 10,1" tabletom R7. Súčasťou je aj softvér ITS Reports s doživotnou licenciou, ktorý umožňuje správu získaných údajov, vytváranie inšpekčných správ podľa normy EN 13508-2 a ich export do formátu PDF.

Riadiacu jednotku OXE MultiCam Control Box s odolným tabletom s operačným systémom Android si môžete prezrieť a zakúpiť aj ako samostatný produkt.

Hlavné funkcie

• 50 mm kamerová hlava s otočením o 360° a naklonením o 180°
• Ručné zaostrovanie na prispôsobenie obrazu sledovanému priestoru
• Obrazový snímač 1/3" CMOS s rozlíšením 1,3 Mpx AHD
• Široký uhol záberu 120°
• Vodotesnosť IP68 a odolnosť voči tlaku až 10 bar
• Štyri výkonné biele LED diódy
• Kontrola potrubia s priemerom 60–450 mm
• 40 m flexibilného kábla s priemerom 7 mm
• Integrovaný počítadlo odvinutých metrov
• Odolný 10,1" tablet R7 s operačným systémom Android 13
• Záznam fotografií vo formáte JPEG a videí vo formáte MP4
• Pripojenie cez Wi-Fi, Bluetooth 5.1 a 4G LTE
• Výdrž riadiacej jednotky aj tabletu približne 7 hodín
• Softvér ITS Reports s doživotnou licenciou
• Vytváranie inšpekčných správ podľa normy EN 13508-2
• Export vytvorených inšpekčných správ do formátu PDF
• Ovládanie tabletu v pracovných rukaviciach
• Hlava kamery z nehrdzavejúcej ocele so zafírovým sklom

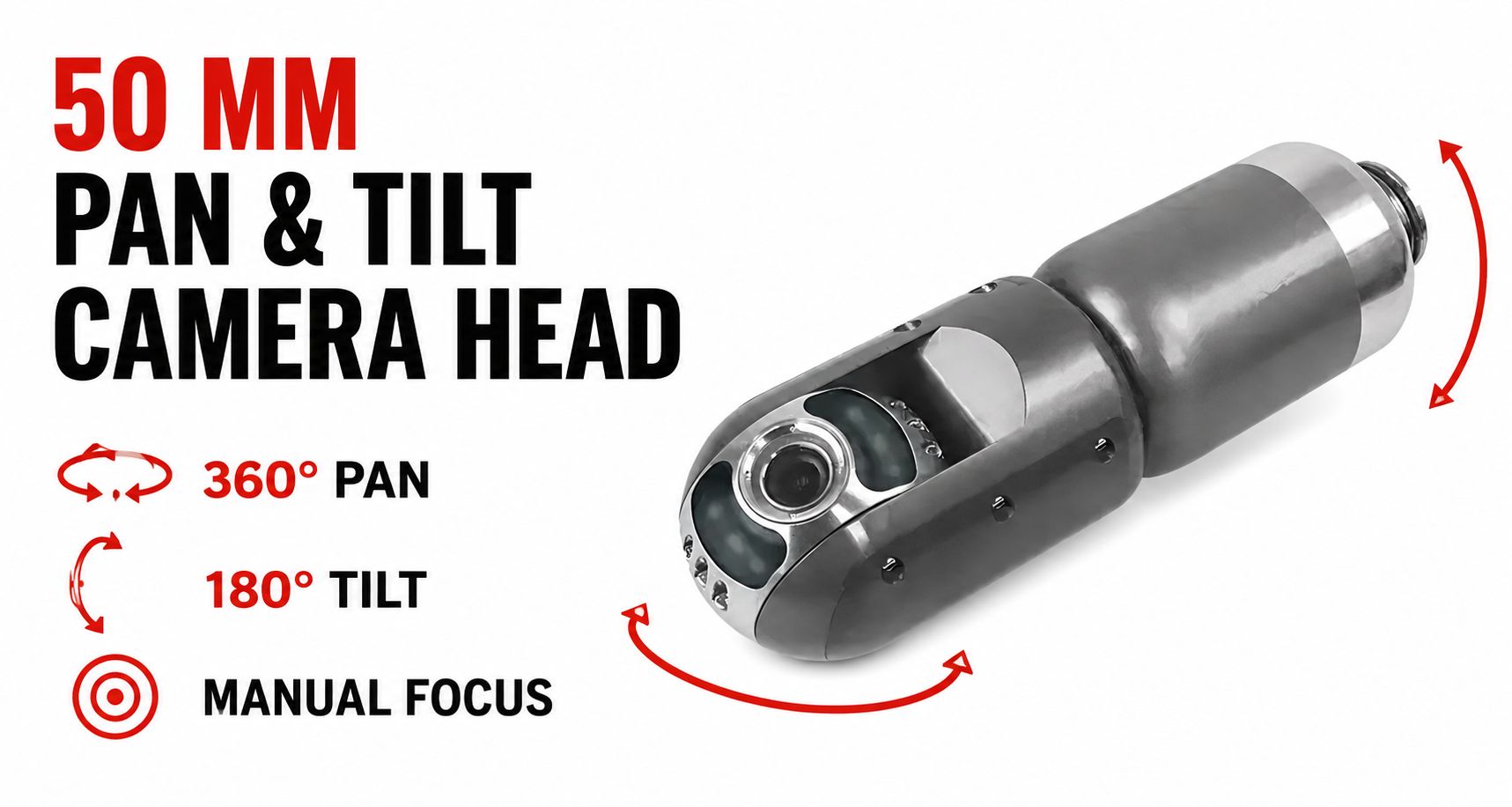

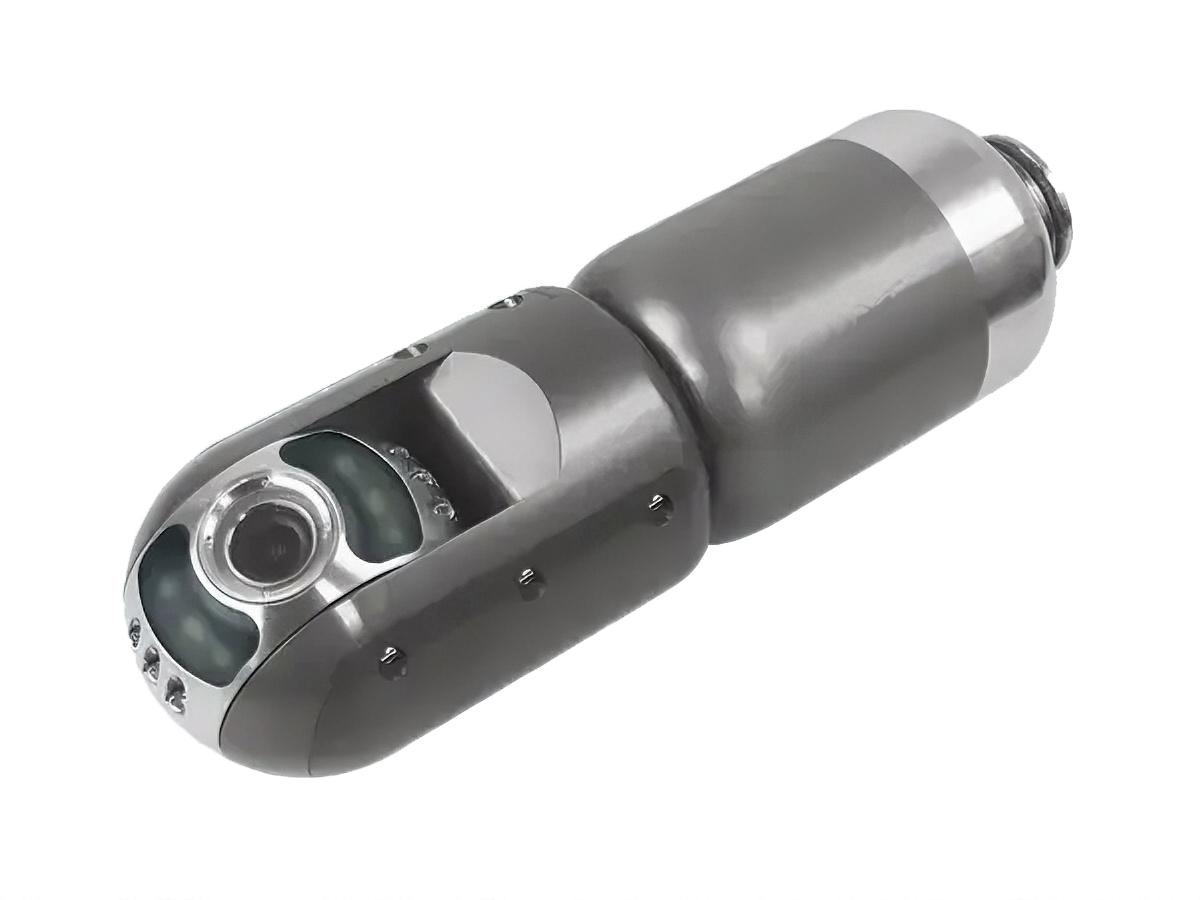

Presná kontrola potrubia s otočnou kamerovou hlavicou

Kamerová hlava s priemerom 50 mm umožňuje plynulé otáčanie o 360° a naklonenie v rozsahu 180°, vďaka čomu je možné podrobne prezrieť steny, spoje aj ťažko prístupné časti potrubia. Technik môže počas inšpekcie pohodlne meniť smer pohľadu a zamerať sa na konkrétne miesto bez nutnosti zložitej manipulácie s celým zariadením. Ručné zaostrovanie pomáha prispôsobiť obraz vzdialenosti kontrolovaného objektu a získať lepšie čitateľné zábery prípadných trhlín, usadenín alebo iného poškodenia.

Kvalitný obraz a výkonné LED osvetlenie

Obrazový snímač 1/3" CMOS s rozlíšením 1,3 Mpx AHD zabezpečuje prehľadný prenos obrazu na pripojený tablet v reálnom čase. Široký uhol záberu 120° poskytuje dobrý prehľad o sledovanom priestore a umožňuje zachytiť väčšiu časť vnútornej časti potrubia v jednom zábere. Hlava kamery je vybavená štyrmi výkonnými bielymi LED diódami, ktoré osvetľujú tmavé miesta a uľahčujú rozoznávanie detailov aj v prostredí bez prirodzeného svetla.

Odolná konštrukcia pre náročné inšpekcie

Hlava kamery je vyrobená z odolnej nehrdzavejúcej ocele a objektív chráni safírové sklo, ktoré pomáha odolávať poškriabaniu pri pohybe v potrubí. Stupeň krytia IP68 a odolnosť voči tlaku až 10 bar umožňujú použitie vo vlhkom prostredí a pri kontrolách potrubných systémov. Robustná konštrukcia je pripravená na pravidelné profesionálne používanie a pomáha chrániť citlivé časti kamery pred vodou, nečistotami a mechanickým poškodením.

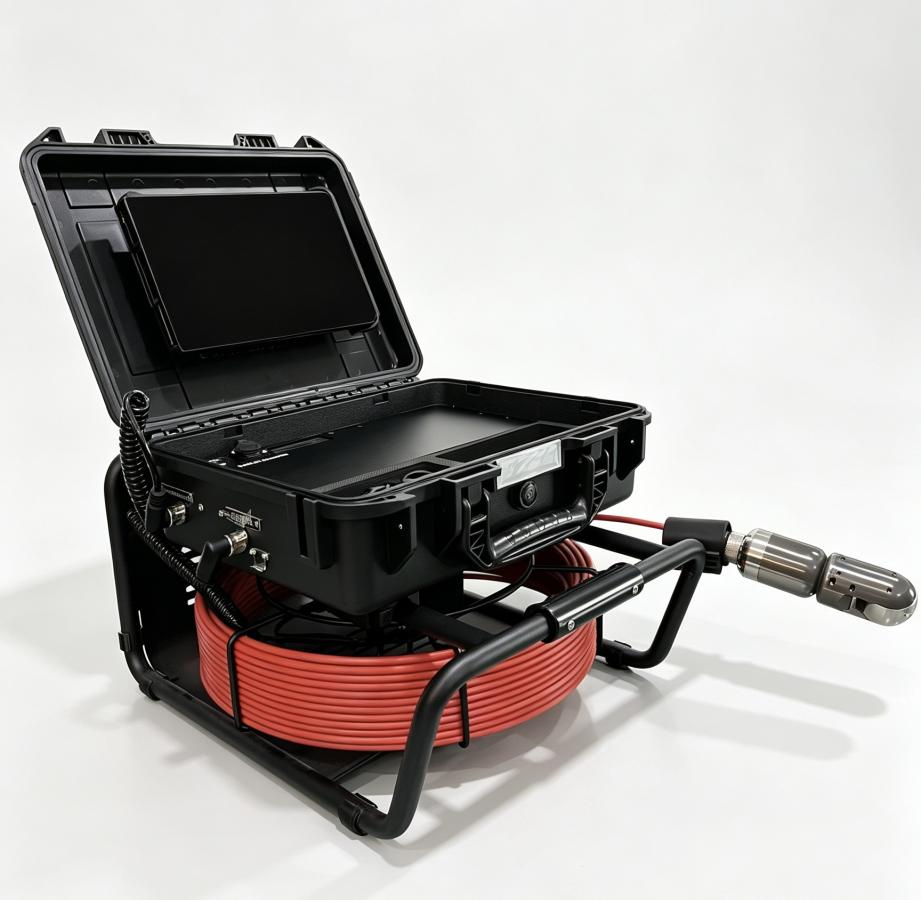

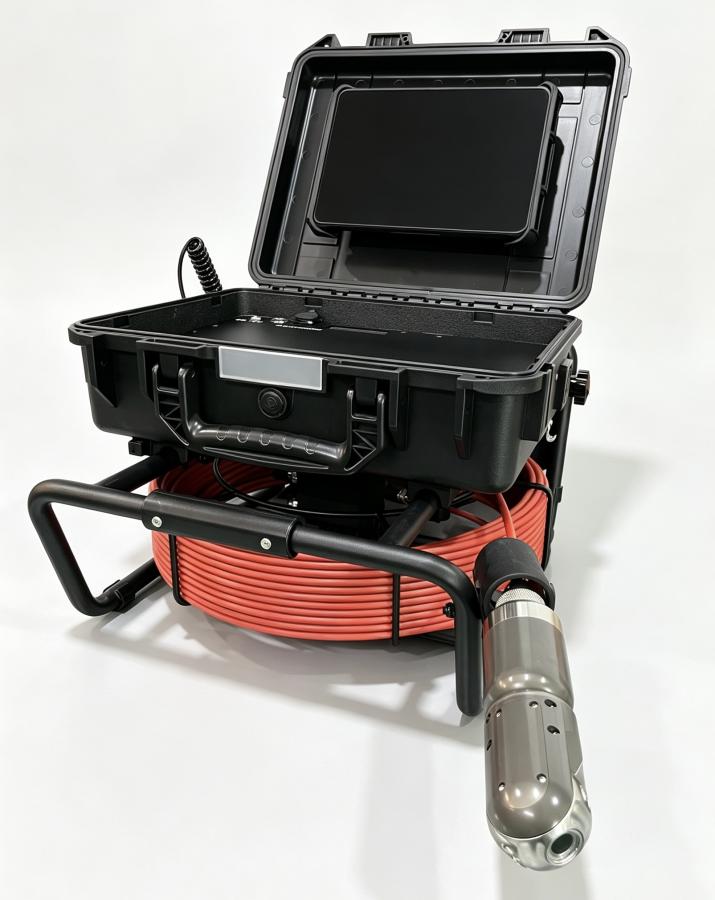

40-metrový kábel s počítadlom vzdialenosti

Navijak z nehrdzavejúcej ocele je vybavený 40 m flexibilným káblom s priemerom 7 mm, ktorý umožňuje postupné zavádzanie kamery hlboko do kontrolovaného potrubia. Konštrukcia navijaka uľahčuje odvíjanie, opätovné navíjanie aj bezpečné vedenie kábla počas práce. Integrovaný počítadlo zobrazuje odvinutú vzdialenosť priamo na obrazovke tabletu, takže je možné presnejšie určiť polohu zistených závad a zaznamenať ju do výslednej inšpekčnej správy.

Kontrola potrubia rôznych priemerov

Systém je určený na inšpekciu potrubí s priemerom približne 60–450 mm, a nachádza tak uplatnenie pri kontrole rôznych typov potrubných tras. Súčasťou súpravy sú vodiace prvky pre kamerovú hlavicu, ktoré jej pomáhajú udržať stabilnú polohu a chránia jej povrch pri pohybe vnútri potrubia. Správne zvolený vodiaci prvok zároveň uľahčuje vystredenie kamery a pomáha získať prehľadnejší obraz kontrolovaného priestoru.

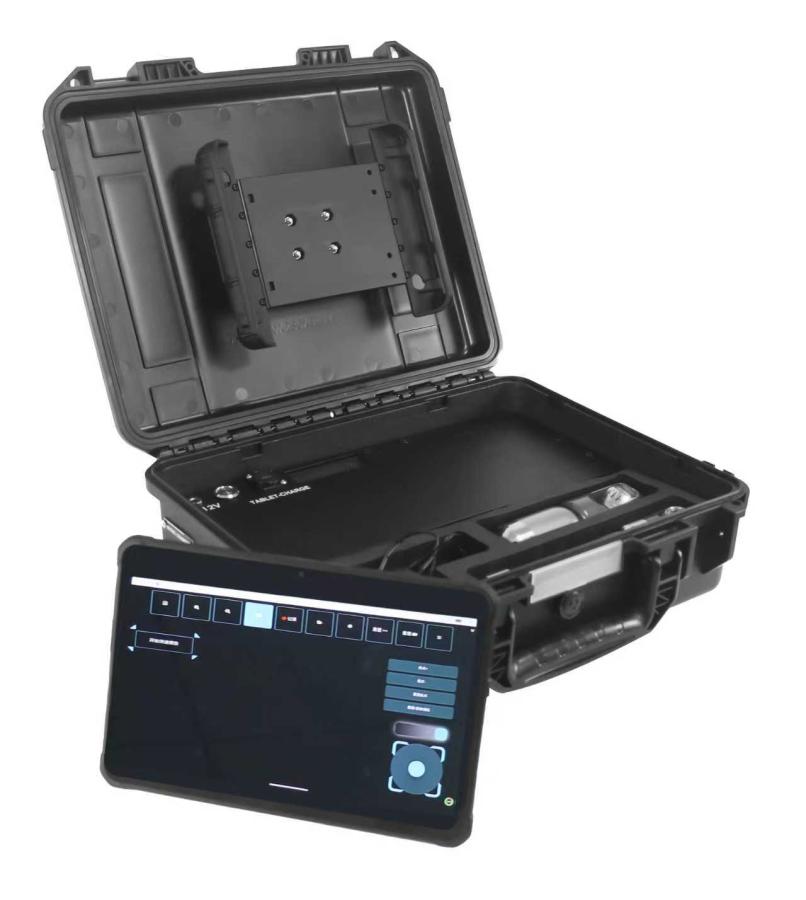

Odolný tablet a pohodlné ovládanie

MultiCam Control Box sa dodáva s odolným 10,1" tabletom R7 so systémom Android 13, ktorý slúži na sledovanie živého obrazu aj na ovládanie pripojenej kamery. Dotykový displej je možné používať aj v pracovných rukaviciach, čo uľahčuje obsluhu priamo v teréne. Tablet ponúka pripojenie prostredníctvom Wi-Fi, Bluetooth 5.1 a 4G LTE, internú pamäť s kapacitou 256 GB a možnosť rozšírenia pomocou pamäťovej karty.

Fotografie, videá a profesionálne inšpekčné správy

Počas kontroly je možné zaznamenávať fotografie vo formáte JPEG a videozáznamy vo formáte MP4, ktoré slúžia na zdokumentovanie zisteného stavu. Integrovaný softvér ITS Reports s doživotnou licenciou umožňuje prehľadne spravovať získané údaje, dopĺňať informácie o zákazke a vytvárať profesionálne inšpekčné správy podľa normy EN 13508-2. Hotové správy je možné exportovať do formátu PDF a následne jednoducho archivovať alebo odovzdať zákazníkovi.

Energia pre dlhú prácu v teréne

Ovládacia jednotka aj tablet ponúkajú prevádzkovú dobu približne 7 hodín, čím umožňujú vykonávať aj dlhšie inšpekcie mimo bežného pracovného prostredia. Informácie o prevádzke a nabíjaní ovládacej jednotky sa zobrazujú na integrovanom LCD displeji. MultiCam Control Box je uložený v odolnom ochrannom kufri, ktorý chráni zariadenie počas prepravy a zároveň poskytuje praktické zázemie pre jeho používanie priamo v teréne.

Obsah balenia

• 50 mm otočná kamerová hlava
• Navijak s 40 m káblom – 1 ks
• Ovládací panel MultiCam s tabletom R7 a softvérom ITS Reports
• Prepojovací videokábel s 6-pinovým konektorom
• Prepojovací kábel počítadla metrov s 8-pinovým konektorom
• Kábel USB-C / USB-C
• Vodicí prvky pre kamerovú hlavicu
• Nabíjací adaptér riadiacej jednotky
• Nabíjačka tabletu
• Návody na použitie
• Tesniace krúžky
• Čistiaca utierka
• Taška na náradie
• Testovací kábel

Technické údaje
