OXE WellCam 50PT-150M-10 Bar MultiCam Control Box – Elektrická 50 mm otočná kamera s možnosťou naklápania o 360° a otočením o 180°

OXE WellCam 50PT-150M-10 Bar MultiCam Control Box

Profesionálny kamerový systém je určený na kontrolu hlbokých vrtov, studní, šácht a potrubí. Elektricky ovládaná 50 mm kamerová hlava ponúka neobmedzené otáčanie o 360°, naklápanie v rozsahu 180° a manuálne zaostrovanie. Obrazový snímač s rozlíšením 1,3 Mpx AHD, širokým uhlom záberu 120° a štyrmi výkonnými LED diódami zaisťuje prehľadný obraz aj v tmavom prostredí. Konštrukcia z nehrdzavejúcej ocele so zafírovým sklom spĺňa stupeň krytia IP68 a odoláva tlaku až 10 bar.

Systém využíva 150 m flexibilný kábel s elektrickým navíjacím zariadením, nastaviteľnou rýchlosťou navíjania a digitálnym počítadlom dĺžky. MultiCam Control Box s odolným 10,1" tabletom R7 umožňuje sledovať živý obraz, ovládať kameru a zaznamenávať fotografie aj videá. Softvér ITS Reports s doživotnou licenciou slúži na vytváranie inšpekčných správ podľa normy EN 13508-2 a ich export do formátu PDF.

Riadiacu jednotku OXE MultiCam Control Box s odolným tabletom s operačným systémom Android si môžete prezrieť a zakúpiť aj ako samostatný produkt.

Hlavné funkcie

• Elektricky ovládaná 50 mm kamerová hlava
• Neobmedzené otáčanie kamery o 360°
• Naklápanie kamery v rozsahu 180°
• Ručné nastavenie zaostrenia
• Obrazový snímač 1,3 Mpx AHD
• Široký uhol záberu 120°
• Štyri výkonné biele LED diódy
• Vodotesnosť IP68 a odolnosť voči tlaku 10 bar
• Odolná konštrukcia z nehrdzavejúcej ocele a zafírového skla
• 150 m flexibilný kábel s elektrickým navíjačom
• Nastaviteľná rýchlosť odvíjania a navíjania kábla
• Digitálny počítadlo odvinutej dĺžky
• Sledovanie obrazu a zaznamenávanie fotografií aj videí
• Odolný 10,1" tablet R7 so systémom Android
• Softvér ITS Reports s doživotnou licenciou a exportom správ do formátu PDF

Dosah až 150 metrov

Flexibilný kábel s dĺžkou 150 metrov a priemerom 8 mm umožňuje kontrolovať hlboké studne, vrty a ďalšie ťažko prístupné miesta. Kábel využíva vodiče z bezkyslíkovej medi, odolný polyuretánový plášť a kevlarovú výstuž. Táto konštrukcia zabezpečuje potrebnú ohybnosť a zároveň pomáha chrániť kábel pri pravidelnom používaní v teréne.

Podrobná kontrola pomocou otočnej kamery

Elektricky ovládaná kamerová hlava s priemerom 50 mm umožňuje neobmedzené otáčanie o 360&° a naklápanie v rozsahu 180°. Technik tak môže počas inšpekcie plynule meniť smer pohľadu a dôkladne kontrolovať steny, spoje, dno aj ďalšie časti sledovaného priestoru. Ručné zaostrovanie pomáha prispôsobiť obraz aktuálnej vzdialenosti kontrolovaného miesta.

Prehľadný obraz aj v úplnej tme

Kamera využíva 1/3" CMOS snímač s rozlíšením 1,3 Mpx AHD a uhlom záberu 120°. Štyri výkonné biele LED diódy osvetľujú tmavé vrty, studne a potrubia, vďaka čomu je možné ľahšie rozpoznať praskliny, usadeniny, netesnosti alebo iné poruchy. Obraz je možné sledovať v reálnom čase na displeji dodávaného tabletu.

Odolná konštrukcia pre prácu pod vodou

Telo kamery je vyrobené z nehrdzavejúcej ocele a objektív chráni odolné safírové sklo. Kamera spĺňa stupeň krytia IP68 a odoláva tlaku až 10 bar, vďaka čomu je pripravená aj na inšpekcie pod vodnou hladinou. Prevádzková teplota od 5 do 50 °C umožňuje využitie v rôznych pracovných podmienkach.

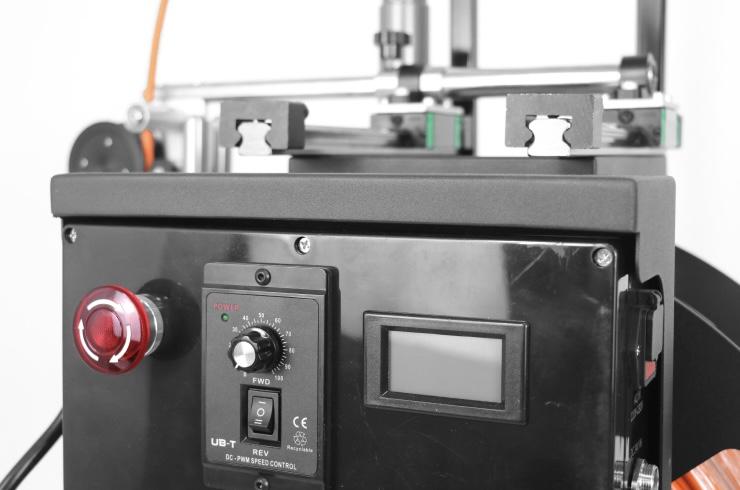

Elektrický navijak s počítadlom dĺžky

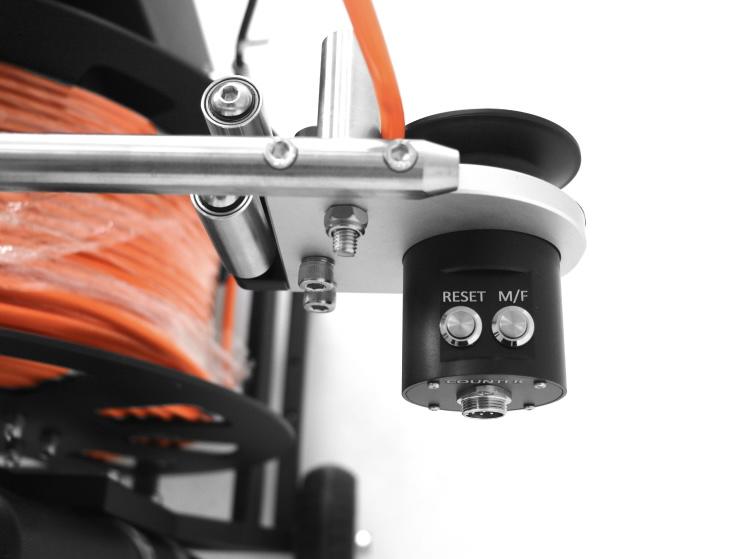

Elektrický navijak uľahčuje odvíjanie aj navíjanie dlhého kábla a umožňuje nastaviť rýchlosť jeho pohybu. Integrovaný digitálny merač zobrazuje aktuálnu dĺžku vysunutého kábla v metroch alebo stopách. Technik tak môže ľahšie určiť približnú hĺbku a polohu zistenej poruchy.

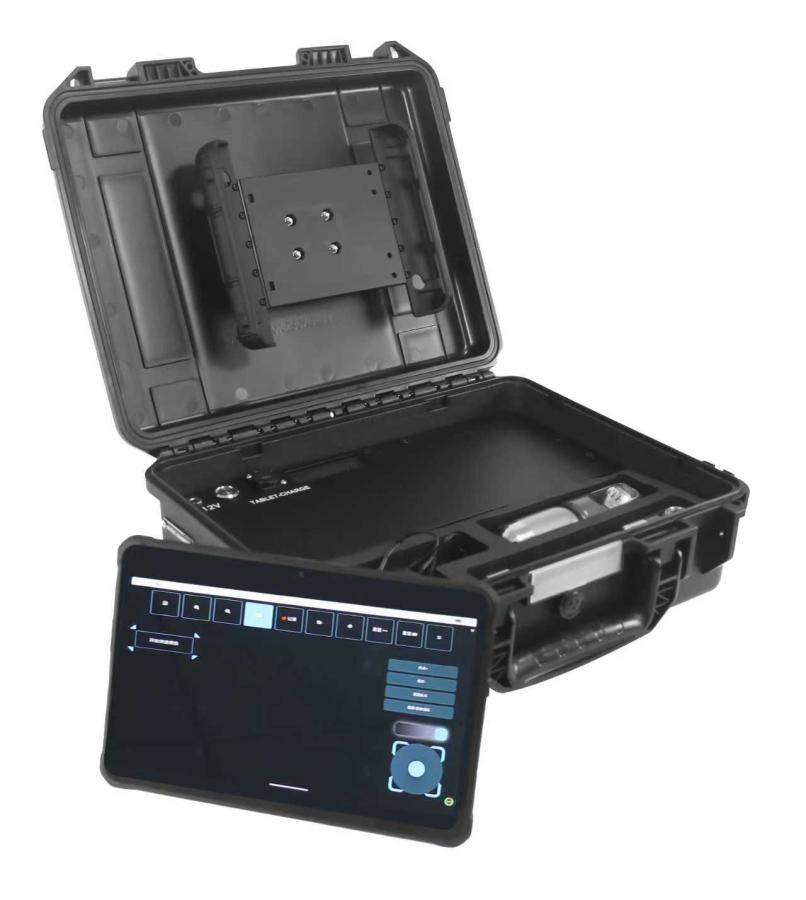

Pohodlné ovládanie prostredníctvom tabletu

MultiCam Control Box sa dodáva s odolným 10,1" tabletom R7 so systémom Android, prostredníctvom ktorého je možné ovládať kamerovú hlavicu a sledovať živý obraz. Systém umožňuje snímať fotografie vo formáte JPEG a videozáznamy vo formáte MP4. Tablet podporuje ovládanie v pracovných rukaviciach a pripojenie cez Wi-Fi, Bluetooth 5.1 a 4G LTE.

Profesionálne inšpekčné správy

Softvér ITS Reports s doživotnou licenciou umožňuje evidovať získané údaje a vytvárať inšpekčné správy podľa normy EN 13508-2. Do dokumentácie je možné zahrnúť informácie o zákazke, získané záznamy aj zistené závady. Hotové správy je možné následne exportovať do prehľadného formátu PDF.

Komplexný systém pre profesionálne inšpekcie

Kombinácia otočnej kamery, 150 m kábla, elektrického navijaka a riadiacej jednotky vytvára ucelené riešenie na kontrolu vrtov, studní, šácht a potrubí s približným priemerom 60–450 mm. Celý systém je navrhnutý tak, aby uľahčil samotnú inšpekciu, presné zaznamenávanie zistení aj následné spracovanie výsledkov.

Obsah balenia

• 50 mm otočná a naklápateľná kamera
• Elektrický navijak s káblom s dĺžkou 150 m
• Ovládací panel MultiCam
• Odolný tablet R7
• Softvér ITS Reports s doživotnou licenciou
• Prepojovací videokábel (6-pinový)
• Kábel meradla dĺžky (8-pinový)
• Kábel USB-C / USB-C
• Sada vodiacich centrovacích prvkov pre kamerovú hlavu
• Nabíjací adaptér riadiacej jednotky
• Nabíjačka tabletu
• Káble motora
• Napájací kábel
• Používateľské príručky
• Čistiaca utierka

Technické údaje
